¿Cómo soldar elemento piezo?

Número Navegar:0     Autor:Editor del Sitio     publicar Tiempo: 2022-04-15      Origen:motorizado

Elemento piezoeléctricoSe refiere al uso de la tecnología piezoeléctrica en el transductor, el indicador o como un dispositivo independiente para producir dispositivos audibles. Elemento piezoeléctrico es un dispositivo muy sensible, su tiempo de respuesta es solo Sub Millisegundo, lo cual es mucho más corto que el tiempo de parpadeo. Al soldar los pasadores a los elementos piezoeléctricos, se debe tener mucho cuidado para evitar daños en el dispositivo.

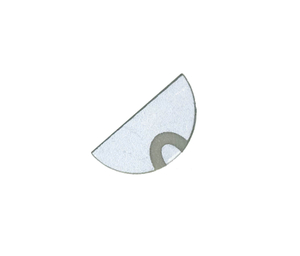

Elemento piezoeléctrico

¿Cuál es el principal principal de un elemento piezo?

¿Cómo soldar elemento piezo?

¿En qué se debe prestar atención al soldar el elemento piezo?

¿Cuál es el principal principal de un elemento piezo?

Elementos piezoeléctricosSon un componente electrónico alternativo que cambia periódicamente su tamaño en diferentes campos. En general, la frecuencia a la que vibre el elemento en respuesta a la entrada actual juega un papel en la conversión de la energía eléctrica en energía mecánica, que está determinada por la composición física y la forma de un material dado. Cuando aumenta la frecuencia del ciclo del elemento piezoeléctrico, la vibración del elemento también aumenta. Esta frecuencia se llama la frecuencia de resonancia. Esto se basa en el hecho de que los elementos PIZO tienen múltiples usos en varios departamentos.

La frecuencia es, sin duda, una de las características de los elementos piezoeléctricos de alta calidad. En esta función, podemos inferir que la combinación perfecta de frecuencias es el factor principal al generar presión de sonido, lo que significa que la carcasa de plástico y el doblador piezoeléctrico deben tener frecuencias coincidentes.

Cristal único a menudo utilizado en altavoces piezoeléctricos. El elemento piezoeléctrico delgado se combina con la placa de metal. Cuando el elemento piezoeléctrico se expande y los contrates en un plano, se produce una deformación porque el tamaño de las placas de metal unido sigue siendo el mismo. Use la vibración y el desplazamiento generado por el voltaje aplicado al elemento piezoeléctrico.

Los bi-cristales son una estructura en la que dos elementos piezoeléctricos están unidos. Esto se utiliza para obtener un desplazamiento más grande. Cuando se aplica un voltaje diferencial a cada uno de los dos elementos piezoeléctricos, las instrucciones de la expansión y la contracción son opuestas, causando deformación. Al aprovechar el hecho de que la punta se desplaza, la estructura del voladizo se puede usar como elemento de posicionamiento.

Desplazamiento de uso apilado En la dirección del grosor, un gran número de elementos piezoeléctricos se apilan en forma de varilla.

¿Cómo soldar elemento piezo?

En las aplicaciones prácticas, hay más de un chip que constituye el sensor piezoeléctrico porque la carga de salida de un solo chip es muy pequeña, dos o más chips que a menudo se unen juntas. Hay dos métodos de unión, a saber, conectarse en paralelo o en serie.

Conexión paralela: la carga negativa de los dos elementos piezoeléctricos se concentra en el electrodo central, y la carga positiva se concentra en los electrodos en ambos lados. El transductor piezoe tiene una gran capacitancia, una carga de salida grande y una constante de tiempo grande, que es adecuada para la medición de la señal de salida y la señal de salida de carga.

Conexión en serie: la carga positiva se concentra en el tablero superior del elemento piezo, mientras que la carga negativa se concentra en la tabla inferior del elemento piezo. El propio transductor piezo tiene una pequeña capacitancia, una respuesta rápida y un voltaje de salida grande, que es adecuado para medir señales con voltaje como la señal de salida y la frecuencia más alta. Los cargos positivos y negativos en la unión entre las dos placas piezoeléctricas se neutralizan.

Los pasos de los pasadores de soldadura al elemento piezo son los siguientes:

1. Plancha de soldadura previa al calor a 300º C max (572º F).

2. Tira alambre aproximadamente 5/32 \"y lata del cable con la soldadura.

3. Aplique una pequeña piscina de flujo líquido cerca del borde exterior de la superficie cerámica del elemento piezo. Agregue un punto pequeño de soldadura con soldadura de hierro para máximo 0.5 segundos.

4. Coloque el cable enlazado en el punto de soldadura y coloque el cable para la orientación deseada.

5. Aplique soldadura de hierro al alambre y la conexión de soldadura durante no más de 0,5 segundos (unos segundos para la superficie de metal) y reflejar la soldadura en el cable para completar la junta de soldadura. No agregue soldadura adicional a menos que las hebras de alambre no estén cubiertas adecuadamente con una película de soldadura.

6. Repita este procedimiento para todas las demás conexiones, incluido el sustrato de metal del Bender. Trate de mantener todas las conexiones juntas y observe la misma posición de plomo.

7. Limpie el flujo de todas las conexiones con alcohol estándar.

8. Examinar visualmente cada articulación. La conexión de soldadura debe ser suave y luminosa sin grietas ni enrojecimiento.

9. Deseche el doblador si la articulación en la cerámica falla al levantar el recubrimiento de plata del Bender. No soldar a otro lugar en la superficie de cerámica, el rendimiento y la vida del Bender se degradará. La conexión de metal se puede resolver según sea necesario.

¿En qué se debe prestar atención al soldar el elemento piezo?

Elemento piezoeléctricoEs un dispositivo muy sensible, su tiempo de respuesta es solo Sub Millisegundo, lo cual es mucho más corto que el tiempo de parpadeo. Al soldar los pasadores a los elementos piezoeléctricos, se debe tener mucho cuidado para evitar daños en el dispositivo.

El significado de la soldadura es hacer un contacto confiable entre los componentes electrónicos y la placa de circuito impreso, y reducir la resistencia del contacto al mínimo. Por lo tanto, antes de la soldadura, se debe limpiar la capa de óxido y el polvo en la superficie del elemento piezo, y la temperatura de la parte a soldarse debe ser equilibrada en la medida de lo posible. Es mejor usar flujo sin corrosión.

El sobrecalentamiento del hierro de soldadura eléctrica, el tiempo de soldadura larga y demasiada lata de soldadura hará que el recubrimiento de cobre en la placa de circuito se acurrucará. Cuando la soldadura, la temperatura del hierro de soldadura no debe ser demasiado alta, y el tiempo de soldadura debe ser lo más corto posible. La calidad de la soldadura depende de si la superficie de soldadura está limpia o no. Si está limpio y recubierto con flujo, la soldadura será rápida y firme. La superficie de soldadura se puede pulir con papel de lija fino, y el flujo se aplicará inmediatamente después de pulir para evitar la reoxidación.

Aprender algo sobre los elementos PIEZO puede ayudarlo a conocer el director de trabajo de los elementos piezoes y cómo soldar elementos piezo. Si desea comprar elementos piezo de alta calidad con un precio razonable, Kailitech Company puede brindarle los mejores productos, así como otros zumbadores piezo.
