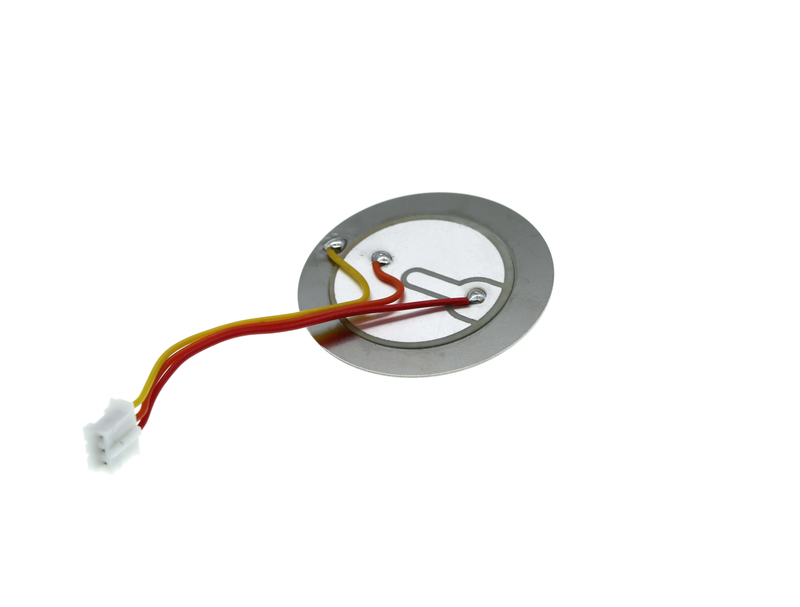

KD ‑ 34.5S ‑ 32SC50
KD
34,55 mm * 0,55 mm
3,2 ± 0,3 kHz
■ Hoja de datos
No. | Número de pieza | KD ‑ 34.5S ‑ 32SC50 |
1 | Frecuencia de resonancia | 3,2 ± 0,3 kHz |
2 | Impedancia resonante | 300Ω máx. (Sin cable conductor) |
3 | Capacitancia estática | CM: 35,0 nF ± 30% a 100 Hz |
CF: 5,0 nF ± 30% a 100 Hz | ||
4 | Voltaje de entrada permitido | 30Vp-pmáx. |
5 | Rango de temperatura de funcionamiento | -20 ℃ ～ + 70 ℃ |
6 | Rango de temperatura de almacenamiento | -30 ℃ ～ + 80 ℃ |
7 | Diámetro de la placa | D = 34,5 ± 0,1 mm |
8 | Diámetro del disco de cerámica | d = 25,0 ± 0,3 mm |
9 | Espesor de la placa | t = 0,30 ± 0,03 mm |
10 | Espesor total | T = 0,55 ± 0,05 mm |
11 | Material de la placa | SUS 304 |
12 | Especificación del cable conductor | UL1571 AWG28 # |
13 | Longitudes de cables conductores | L = 50,0 ± 5,0 mm |
■ Dibujo de dimensiones
