■ Hoja de datos

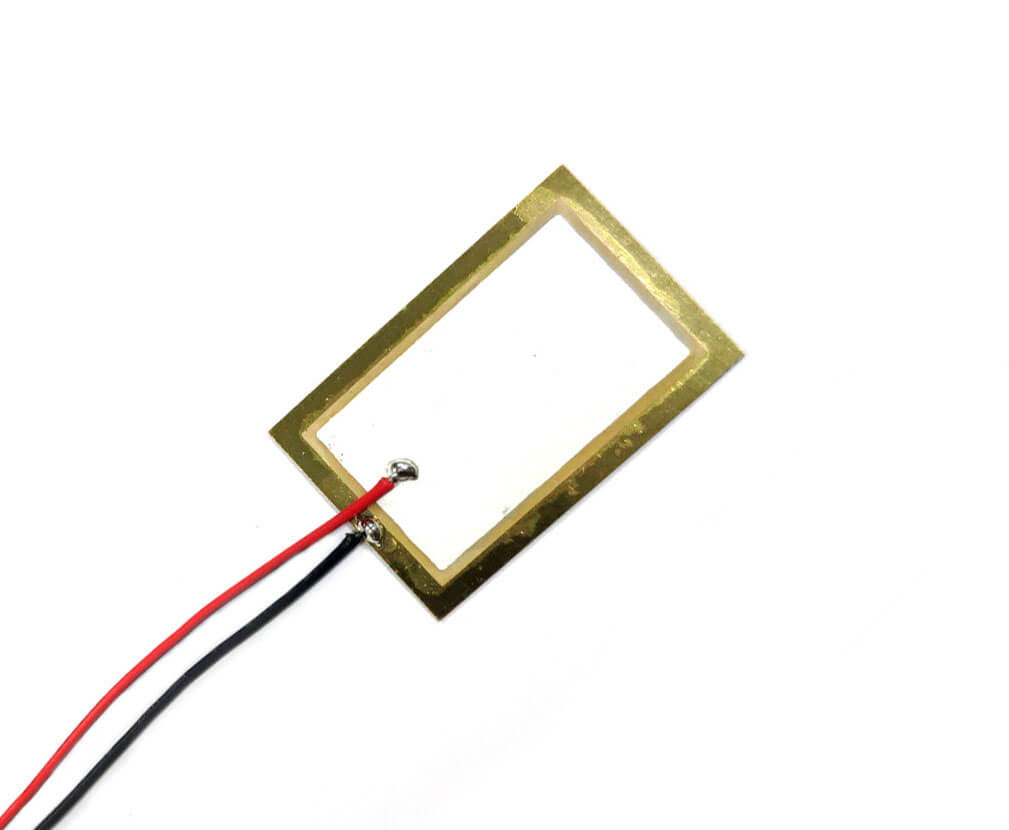

No. | Número de pieza | KD-L30 × 20B-20TEC80 |
1 | Frecuencia de resonancia | 2,0 ± 0,5 kHz |
2 | Impedancia resonante | 300 Ω Máx. |
3 | Capacitancia estática | 85,0 ± 30% a 100 Hz |
4 | Voltaje de entrada permitido | 30Vp-p máx. |
5 | Rango de temperatura de funcionamiento | -20 ℃ ～ + 70 ℃ |
6 | Rango de temperatura de almacenamiento | -30 ℃ ～ + 80 ℃ |
7 | Dimensión de la placa | Largo × ancho = 30 × 20 ± 0,1 mm |
8 | Dimensión del disco de cerámica | largo × ancho = 26 × 16 ± 0,3 mm |
9 | Espesor de la placa | t = 0,10 ± 0,03 mm |
10 | Espesor total | T = 0,22 ± 0,05 |
11 | Material de la placa | Latón |
12 | Especificación del cable conductor | UL1007 AWG30 # |
13 | Longitudes de cables conductores | L = 80 ± 3 mm |
■ Dibujo de dimensiones
■ Hoja de datos
No. | Número de pieza | KD-L30 × 20B-20TEC80 |
1 | Frecuencia de resonancia | 2,0 ± 0,5 kHz |
2 | Impedancia resonante | 300 Ω Máx. |
3 | Capacitancia estática | 85,0 ± 30% a 100 Hz |
4 | Voltaje de entrada permitido | 30Vp-p máx. |
5 | Rango de temperatura de funcionamiento | -20 ℃ ～ + 70 ℃ |
6 | Rango de temperatura de almacenamiento | -30 ℃ ～ + 80 ℃ |
7 | Dimensión de la placa | Largo × ancho = 30 × 20 ± 0,1 mm |
8 | Dimensión del disco de cerámica | largo × ancho = 26 × 16 ± 0,3 mm |
9 | Espesor de la placa | t = 0,10 ± 0,03 mm |
10 | Espesor total | T = 0,22 ± 0,05 |
11 | Material de la placa | Latón |
12 | Especificación del cable conductor | UL1007 AWG30 # |
13 | Longitudes de cables conductores | L = 80 ± 3 mm |
■ Dibujo de dimensiones
